在日常生活中，我們經常接觸鋼化玻璃制品，像茶幾，鋼化玻璃門，鋼化浴室門等等，在清洗該類物件時，我們會發現有些鋼化玻璃洗不干凈，到底是什么原因導致玻璃洗不干凈呢？鋼化玻璃洗不干凈是因為玻璃質量不符合標準，鋼化后出現了玻筋、麻點等缺陷。下面洛陽申誠玻璃技術有限公司就以上幾點問題給大家做了以下詳細介紹：　　　　

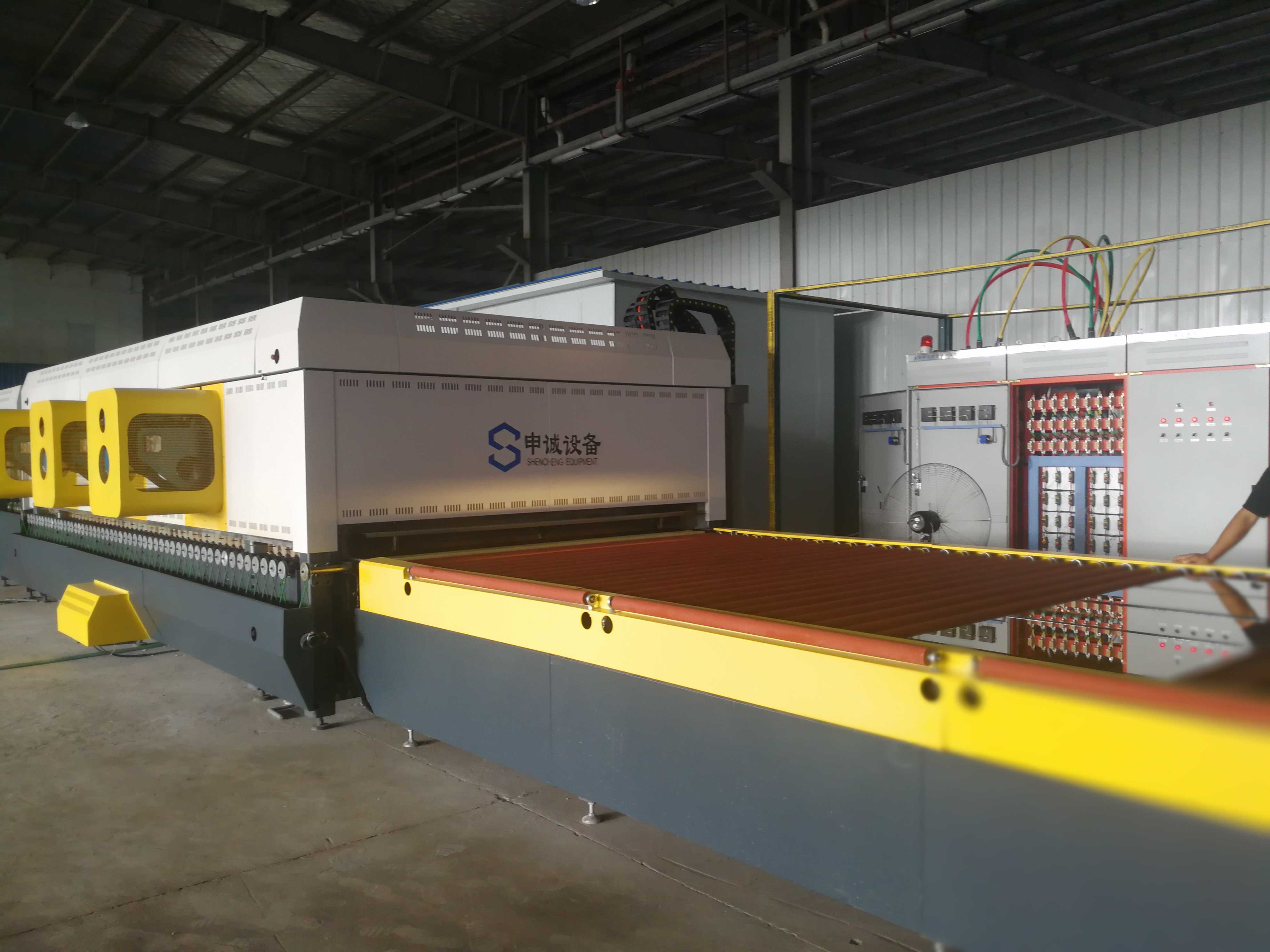

　　鋼化玻璃的質量能否符合標準，除了強制對流鋼化爐內玻璃原料的原因以外，工藝參數的設定是否合理是決定的因素。只有把它們的作用和相互之間的關系徹底了解，才能生產出優質的鋼化玻璃。所有的參數都是圍繞著“均勻加熱、迅速冷卻”而設計的，但它們不是孤立的，是個有機的整體，必須綜合考慮，才能得到個的工藝。和溫度有關的玻璃缺陷及糾正的方法。

　　1、波筋

　　如果設定的溫度過高，加熱時間又過長的話，玻璃就會出現波浪，這是由于玻璃的加熱已經超過臨界點，玻璃已經開始軟化，出現這種缺陷的話只要把加熱時間縮短就能解決?！　?

　　2、麻點　　

　　加熱時間過長還會造成玻璃的下表面出現麻點，麻點可以分為兩種，種是密集性的，呈桔皮狀，這是加熱時間過長造成的，（尤其是12毫米以上的厚玻璃，有的單位為了讓它不碎而把加熱時間設定得很長，）可以根據情況作出調整。另種是個別的呈星點狀的麻點，它是由于上片臺和陶瓷輥表面不干凈，或者是風柵輥道的玻璃碎片沒有清理干凈造成的?！　?

　　3、白霧

　　白霧就是在玻璃下表面的中間，出現條白色的痕跡，它般出現在初始生產的前幾爐，這是由于陶瓷輥的表面溫度過高造成的，當玻璃進爐的初始幾十秒內，玻璃下表面直接受到熱傳導而四角卷曲，玻璃與陶瓷輥的接觸面變小，與陶瓷輥的摩擦力加大而造成的，隨著陶瓷輥表面溫度的下降會消失。我們可以在初始生產時把下部溫度設定得低些，把下部的功率也設定得低些，另外定要連續生產，不能讓爐子空運轉，如果暫時不生產可以把加熱開關關掉，防止出現白霧。

　　4、彎曲

　　我們在生產鋼化玻璃時，如果出現彎曲般是靠調整風壓，或者調節吹風距離來解決的，非常有快捷。但有的操作工并不明白上下溫度的差異也會造成玻璃的彎曲，假設風柵段的吹風距離，風壓的大小是相等的話，如果玻璃四角向上彎，就說明下部溫度過低，相反如果玻璃的四角向下彎的話，說明下部的溫度過高，如果需要靠調節溫度來使玻璃平整的話，并非兩爐就能解決，需要幾爐以后才行。　

　　5、球面

這是在做6毫米以下薄玻璃而且版面比較大的時候出現的，可以通過溫度調整的功能把中間縱向的上下溫度各調高就可以了，有時候需要調高30度左右。（由縱向兩邊2排起向中間遞增）。個的操作工應該明白，溫度和光學性能的關系是：溫度高加熱時間長，成品率會高，但光學性能會差；反之溫度低，或加熱時間短，光學性能好，但成品率會低。這就需要我們認真總結，尋找的果。溫度的高低與鋼化玻璃的顆粒度有很大的關系；在風壓相等的條件下，溫度高顆粒小，溫度低顆粒大。
